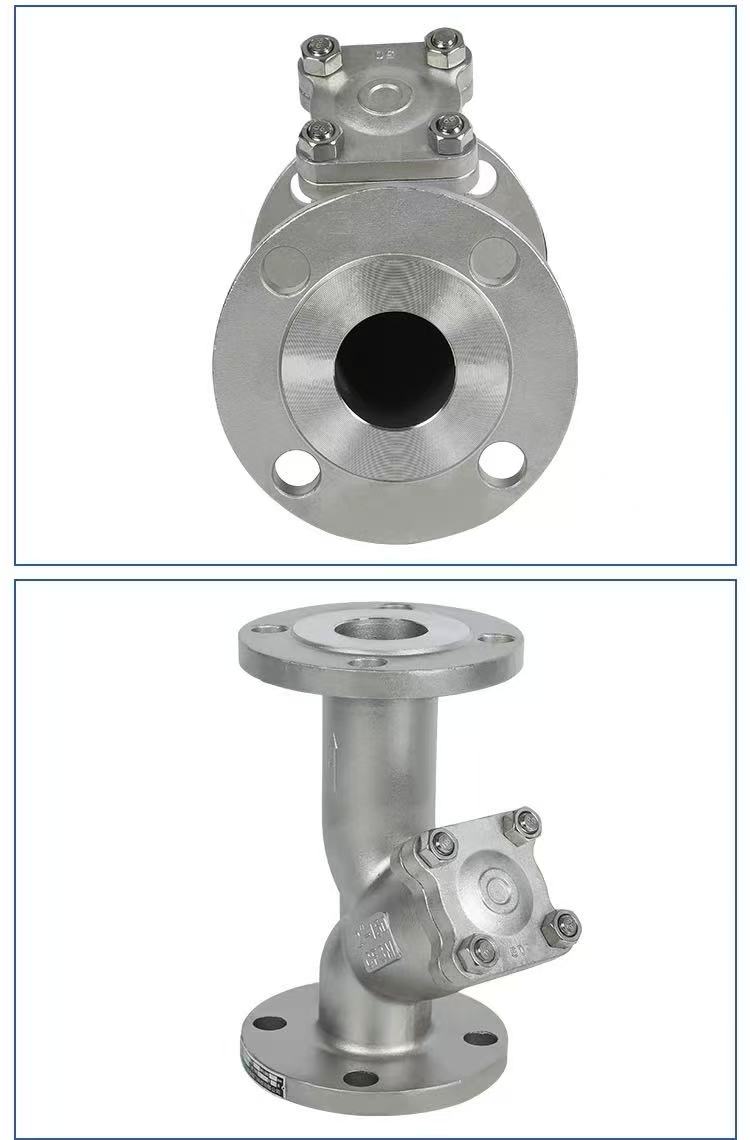

अमेरिकी मानक Flange Y-प्रकार फिल्टर

कार्य सिद्धान्त

शेन्ची कारखानाको एकीकृत अमेरिकी मानक फ्ल्यान्ज Y-प्रकार फिल्टरले फिल्टर स्क्रिन अवरोधको सिद्धान्तमा काम गर्दछ। मध्यम इनलेट छेउबाट आवासमा प्रवेश गर्छ र Y आकारको संरचना भित्र फिल्टर स्क्रिनबाट बग्छ। ठोस अशुद्धताहरू फिल्टर स्क्रिन भित्र अवरुद्ध हुन्छन्, जबकि सफा माध्यम आउटलेटको छेउबाट बाहिर जान्छ र बाहिर निस्कन्छ। फिल्टर स्क्रिनको कुल क्षेत्र पाइपको क्रस-सेक्शनल क्षेत्रको 3-4 गुणा हो, कम प्रतिरोध र द्रुत प्रवाहको परिणामस्वरूप। निकासको लागि, तलको प्लग खोल्नुहोस् वा फ्ल्यान्ज कभर हटाउनुहोस्, फिल्टर स्क्रिन बाहिर निकाल्नुहोस्, यसलाई सफा गर्नुहोस्, र त्यसपछि यसलाई पुन: स्थापना गर्नुहोस्। मुख्य शरीर WCB, SUS304 (CF8), वा SUS316L (CF3M) सामग्रीबाट बनेको छ, एक एकीकृत कास्टिङ प्रक्रिया प्रयोग गरी, सिमलेस हाउसिंग र भरपर्दो दबाब प्रतिरोधको परिणामस्वरूप। सेन्ची उत्पादनहरू पेट्रोलियम, रसायन र पानी प्रशोधन उद्योगहरूमा प्रयोग हुने पाइपलाइनहरूमा अशुद्धता फिल्टर गर्न उपयुक्त छन्।

उत्पादन प्यारामिटरहरू

उत्पादन नाम: अमेरिकी मानक Flange Y-प्रकार फिल्टर	निर्दिष्टीकरणहरू: (1/8"-4") DN6-DN100 निर्दिष्टीकरणहरू: (1/8"-4") DN6-DN100
नाममात्र दबाव: PN16	शारीरिक सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)
मानकहरू: ANSI, BS, DIN, ISO, JIS	लागू हुने तापमान: -20 ℃ ~ +150 ℃ (सामान्य), माथि +350 ℃ (उच्च तापमान प्रकार), तल -196 ℃ (कम तापमान प्रकार)
आन्तरिक धातु सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, कम तापमान, मध्यम तापमान, सामान्य तापमान
सञ्चालन विधि: म्यानुअल	सिलहरू: EPDM, PPL
जडान विधि: फ्ल्यान्ज जडान	आवेदन: पानी, हावा, ग्याँस, तेल, तरल पदार्थ, आदि।
उत्पत्ति: चीन	नमूना: उपलब्ध नमूनाहरू

स्थापनाको लागि मुख्य बिन्दुहरू

दिशा पुष्टि, फ्ल्यान्ज पङ्क्तिबद्ध र कस, र पाइपलाइन समर्थन र सुरक्षा।

शेन्ची अमेरिकी मानक फ्ल्यान्ज Y-प्रकार फिल्टरहरू स्थापना गर्दा, तीन मुख्य बिन्दुहरूमा ध्यान दिनुहोस्: पहिलो, प्रवाह दिशा पुष्टि गर्नुहोस्। भल्भको बडीमा रहेको तीर मध्यम प्रवाहको दिशामा पङ्क्तिबद्ध हुनुपर्छ, र फिल्टर स्क्रिनलाई अशुद्धता मिलाउनको लागि तलतिर फर्केर स्थापना गर्नुपर्छ। दोस्रो, फ्ल्यान्ज पङ्क्तिबद्धता र कसलाई सुनिश्चित गर्नुहोस्। फ्ल्यान्ज अनुहारहरू समानान्तर र केन्द्रित हुनुपर्छ, ग्यास्केट केन्द्रित हुनुपर्छ, र बोल्टहरू शेल विरूपणबाट बच्नको लागि चरणहरूमा विकर्ण रूपमा कसिएको हुनुपर्छ। तेस्रो, पाइपलाइन समर्थन र पूर्व-फिल्टर सुरक्षा प्रदान गर्नुहोस्। फिल्टरले पाइपलाइनको वजन वहन गर्नु हुँदैन; ठूला कणहरू हटाउनको लागि स्थापना गर्नु अघि पाइपलाइन शुद्ध हुनुपर्छ। शेन्चीले विस्तृत स्थापना निर्देशनहरू प्रदान गर्दछ, ODM/OEM अनुकूलनलाई समर्थन गर्दछ, र फिल्टरको दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्न फिल्टर जालको आकारलाई आवश्यक अनुसार समायोजन गर्न सकिन्छ।

प्रभावकारी रूपमा फिल्टर गरिएको पदार्थ

Shenchi ASME मानक flange Y-प्रकार फिल्टरहरू मुख्य रूपमा पाइपलाइन मिडियामा ठोस निलम्बित पदार्थ फिल्टर गर्दछ। यसमा समावेश छ: वेल्डिङ स्लाग, फलामको फाइलिङ, र पाइपलाइन वेल्डिङबाट खिया अवशेष; बालुवा, माटो, हेम्प फाइबर, र सीलेन्ट अवशेष निर्माणबाट बाँकी; पार्टिक्युलेट पदार्थ, क्रिस्टल, र तलछट मिडिया आफैले बोक्छ; पाइपलाइनको भित्री पर्खालको बुढो र पिलिङबाट खिया स्केल र स्केल टुक्राहरू; र लुब्रिकेटिङ तेलमा धातुको छाल र अन्य अशुद्धताहरू। निस्पंदन परिशुद्धता 50-300 जाल बाट चयन योग्य छ, मिडिया को आवश्यक सफाई मा निर्भर गर्दछ। चीनमा निर्मित, ASME मानक फ्ल्यान्ज Y-प्रकारका फिल्टरहरू WCB, SUS304, र SUS316L सामग्रीबाट बनेका छन्, जसले जंग प्रतिरोधी र विभिन्न मिडियामा अनुकूलन क्षमता प्रदान गर्दछ।

निस्पंदनको लागि उपयुक्त पदार्थहरू

शेन्ची ASME B flange Y-प्रकारका फिल्टरहरू निम्न पदार्थहरू फिल्टर गर्न उपयुक्त छैनन्: माध्यममा घुलनशील रसायनहरू (जस्तै नमकीनमा नुन, एसिड र समाधानहरूमा क्षारहरू); तेल-पानी emulsions; चिपचिपा पेस्ट वा कोलोइडहरू; रेशेदार नरम अशुद्धताहरू (जसले फिल्टर स्क्रिनको वरिपरि घुसाउन वा बेरिन सक्छ); र ग्यास मिडियामा ग्यास प्रदूषकहरू। यी मिडियाका लागि अन्य प्रकारका फिल्टरहरू चयन गरिनुपर्छ। ASME B flange Y-प्रकारका फिल्टरहरू बिक्री गर्दा, Shenchi ले गलत चयनबाट बच्न ग्राहकसँग मिडिया विशेषताहरू पुष्टि गर्नेछ। ASME B flange Y-प्रकारका मूल्य सूचीहरूका फिल्टरहरूमा विस्तृत चयन दिशानिर्देशहरू समावेश छन्।
