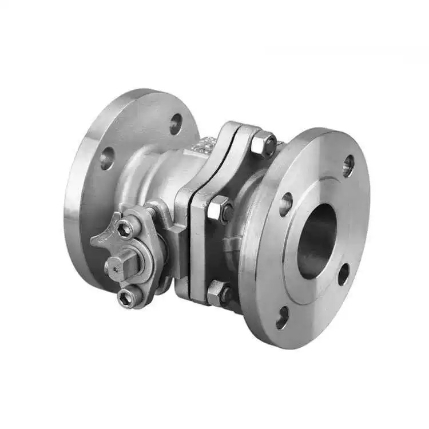

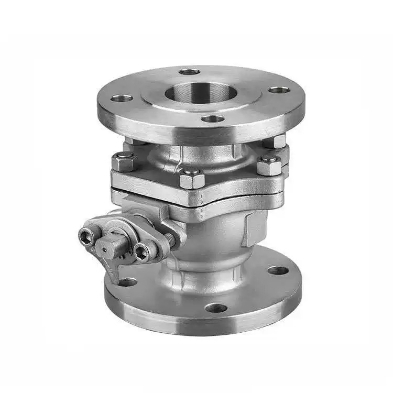

अमेरिकी मानक Flanged बल भल्भ

कार्य सिद्धान्त

मिडियाको प्रवाहलाई बललाई ९०° घुमाएर नियन्त्रण गरिन्छ।

पाइप जत्तिकै व्यास भएको प्वाललाई बलको केन्द्रमा राखिएको हुन्छ। जब ह्यान्डल वा एक्चुएटरले बललाई 90° घुमाउँछ जबसम्म थ्रु-होल पाइप अक्षसँग पङ्क्तिबद्ध हुँदैन, मिडिया कुनै अवरोध बिना स्वतन्त्र रूपमा बग्दछ, भल्भ पूर्ण रूपमा खुला हुन्छ, र प्रवाह प्रतिरोध लगभग शून्य हुन्छ। जब बल अर्को 90° घुम्छ जब सम्म थ्रु-होल पाइपको लम्बवत हुँदैन, ठोस गोलाकार सतहले पूर्णतया मार्गलाई रोक्छ, भल्भ बन्द हुन्छ, र भरपर्दो शट-अफ प्राप्त हुन्छ।

अमेरिकी मानक Flanged बल भल्भ एक द्विदिश सील डिजाइन अपनाउछ, मिडिया प्रवाह दिशा प्रतिबन्ध बिना कुनै पनि दिशाबाट प्रवेश गर्न अनुमति दिन्छ। सफ्ट सिलहरू (PTFE/PPL) शून्य चुहावट प्राप्त गर्छन्, जबकि कडा सिलहरू उच्च तापक्रम र उच्च दबावको लागि उपयुक्त हुन्छन्। उच्च दबावमा सुरक्षा र विश्वसनीयता सुनिश्चित गर्न भल्भ स्टेममा एन्टी-ब्लोआउट संरचना हुन्छ। शेन्ची ASME मानक फ्ल्यान्ज बल भल्भहरू एपीआई 608 मापदण्डहरू अनुसार कडा रूपमा निर्माण गरिन्छ, द्रुत सञ्चालन र कडा सील प्रदान गर्दै, तिनीहरूलाई तेल, रसायन र प्राकृतिक ग्यास उद्योगहरूमा ASME मानक पाइपलाइनहरूको लागि आदर्श बन्द-अफ भल्भहरू बनाउँदछ।

उत्पादन प्यारामिटरहरू

उत्पादन नाम: अमेरिकी मानक Flanged बल भल्भ	विशिष्टताहरू: (1/8"-4") DN6-DN100
नाममात्र दबाव: PN16	शारीरिक सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M) शारीरिक सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)
मानकहरू: ANSI, BS, DIN, ISO, JIS	लागू हुने तापमान: -20 ℃ ~ + 150 ℃ (सामान्य), माथि +350 ℃ (उच्च तापमान), तल -196 ℃ (कम तापमान)
आन्तरिक धातु सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, कम तापमान, मध्यम तापमान, सामान्य तापमान
सञ्चालन विधि: मनुआ	सिलहरू: EPDM, PPL
जडान विधि: फ्ल्यान्ज जडान	आवेदन: पानी, हावा, ग्याँस, तेल, तरल पदार्थ, आदि।
उत्पत्ति: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	नमूना: उपलब्ध नमूनाहरू

कोर संरचना र डिजाइन हाइलाइटहरू

शेन्चीको उच्च गुणस्तरको अमेरिकी मानक फ्ल्याङ्ग्ड बल भल्भमा भल्भ बडी, बल, स्टेम र सिट सिलहरू मिलेर कोर संरचना हुन्छ। बल या त फ्लोटिंग बल डिजाइन (DN50 र तल) वा निश्चित बल डिजाइन (DN50 र माथि) हुन सक्छ। बलको थ्रु-होल पाइपको भित्री व्याससँग मेल खान्छ, जसको परिणामस्वरूप पूर्ण रूपमा खुला हुँदा लगभग शून्य प्रवाह प्रतिरोध हुन्छ। स्टेम एन्टी-ब्लोआउट संरचनाले काण्डलाई उच्च दबाबमा उड्नबाट रोक्छ। एक एन्टि-स्टेटिक उपकरणले बल र स्टेम बीच चालकता सुनिश्चित गर्दछ, स्थिर बिजुली निर्माण रोक्छ। उपलब्ध उद्धरणहरू सहित ASME flange बल भल्भहरूका लागि, Shenchi ले ग्राहकहरूको लागि सही मोडेल चयन र बजेट गणनाको सुविधाको लागि विस्तृत प्राविधिक प्यारामिटर तालिकाहरू प्रदान गर्दछ।
