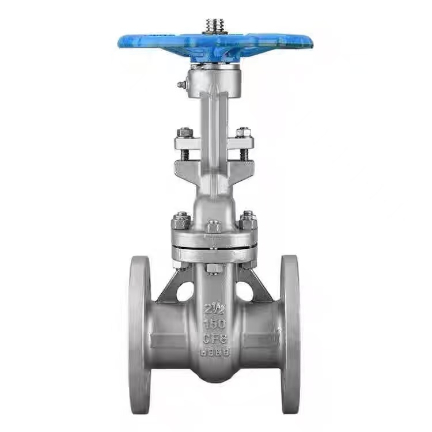

अमेरिकी मानक राइजिंग स्टेम फ्ल्यांग्ड गेट भल्भ

ASME राइजिंग स्टेम फ्ल्याङ्ग्ड गेट भल्भको कार्य सिद्धान्त

जब अपरेटरले ह्यान्डव्हील घुमाउँछ, ह्यान्डव्हीलले भल्भ स्टेमलाई घुमाउन चलाउँछ। भल्भ स्टेमको माथिल्लो छेउमा रहेको ट्रापेजोइडल थ्रेडले भल्भ स्टेम नटसँग संलग्न हुन्छ, रोटेशनल गतिलाई अक्षीय रैखिक गतिमा रूपान्तरण गर्दछ। भल्भ स्टेम र गेट जोडिएको हुनाले, भल्भ स्टेमले गेटलाई उठाउन वा सँगै खस्न ड्राइभ गर्नेछ।

भल्भ खोल्न, ह्यान्डव्हीललाई घडीको विपरीत दिशामा घुमाउनुहोस्। भल्भ स्टेमले गेटलाई रैखिक गतिमा माथितिर जानको लागि ड्राइभ गर्छ, जसले गर्दा गेट भल्भ सीटबाट अलग हुन्छ। जब गेटलाई भल्भको नाममात्र व्यासको दुई गुणा बराबर उचाइमा उठाइन्छ, तरल मार्ग पूर्ण रूपमा अबाधित हुन्छ, र भल्भ पूर्ण रूपमा खुला स्थितिमा हुन्छ। सञ्चालनको क्रममा, ह्यान्डव्हीललाई सामान्यतया स्थितिमा घुमाइन्छ जहाँ यसलाई थप घुमाउन सकिँदैन, र त्यसपछि पूर्ण रूपमा खुला स्थिति प्राप्त गर्नको लागि एक मोडमा आधा मोड फर्काइन्छ, तापक्रम परिवर्तनहरूको कारणले भल्भ स्टेमलाई लक हुनबाट रोक्छ।

भल्भ बन्द गर्न, ह्यान्डव्हील घडीको दिशामा घुमाउनुहोस्। भल्भ स्टेमले गेटलाई रैखिक गतिमा तल सार्नको लागि ड्राइभ गर्छ, जसले गेटलाई भल्भ सिट विरुद्ध थिच्न सक्छ। ह्यान्डव्हील द्वारा लागू गरिएको टर्कले जबरजस्ती सील बल उत्पन्न गर्दछ, र पाइपलाइनमा माध्यमको दबाबले अर्को भल्भ सीटको बिरूद्ध गेट थिच्छ, स्व-सील प्रभाव बनाउँछ। यो दोहोरो कार्यले बन्द हुँदा शून्य चुहावट सुनिश्चित गर्दछ।

बढ्दो स्टेम गेट भल्भको मुख्य विशेषता भनेको भल्भ स्टेम उठ्छ र गेटसँग सिंक्रोनस रूपमा खस्छ। अपरेटरहरूले भल्भ कभरभन्दा बाहिर फैलिएको भल्भ स्टेमको लम्बाइ अवलोकन गरेर भल्भको खुला/बन्द अवस्था दृश्यात्मक रूपमा निर्धारण गर्न सक्छन्—स्टेम जति लामो हुन्छ, भल्भ उति नै फराकिलो हुन्छ; जब स्टेम पूर्ण रूपमा फिर्ता हुन्छ, भल्भ बन्द हुन्छ।

यो ध्यान दिन विशेष गरी महत्त्वपूर्ण छ कि ASME (अमेरिकी मानक) बढ्दो स्टेम फ्ल्यान्ज गेट भल्भहरू पूर्ण रूपमा खुला वा पूर्ण रूपमा बन्द स्थितिहरूमा मात्र प्रयोग गर्न सकिन्छ र नियन्त्रण भल्भको रूपमा प्रयोग गर्न सकिँदैन। यदि विस्तारित अवधिको लागि आंशिक रूपमा खुला स्थितिमा छोडियो भने, उच्च-गति प्रवाह गर्ने माध्यमले सिल गर्ने सतहहरू मेटाउनेछ, जसले गेट र सिटमा पहिरन निम्त्याउँछ, अन्ततः भल्भ चुहावट निम्त्याउँछ। यसबाहेक, माध्यमले गेट भल्भको दुबै छेउबाट कुनै पनि दिशामा प्रवाह गर्न सक्छ, स्थापनाको क्रममा प्रवाह दिशालाई विचार गर्ने आवश्यकतालाई हटाउँदै र साइट लेआउटको सुविधा दिन्छ।

उत्पादन प्यारामिटरहरू

उच्च तापमान र उच्च दबाव प्रतिरोध

Shenchi ASME मानक राइजिंग स्टेम Flanged गेट भल्भले दुई मुख्य कार्यसम्पादन फाइदाहरू घमण्ड गर्दछ: उच्च तापमान प्रतिरोध र उच्च दबाव प्रतिरोध। WCB सामग्रीले तापमान 425 ℃ सम्म सहन सक्छ, जबकि स्टेनलेस स्टील फराकिलो तापमान दायराको लागि उपयुक्त छ। कक्षा 150 दबाब मूल्याङ्कन, अपरेटिङ प्रेशर कोठाको तापक्रममा 1.9MPa पुग्छ, PN16 मानक भन्दा बढि। सिलहरू उच्च-तापमान प्रतिरोधी PPL वा पानी-प्रतिरोधी EPDM प्रकारहरूमा उपलब्ध छन्। चीनमा निर्मित, शेन्चीले उच्च तापक्रम र उच्च दबाव अवस्थाहरूमा दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्दै कच्चा मालदेखि तयार उत्पादनहरूमा व्यापक गुणस्तर नियन्त्रण लागू गर्दछ।

भरपर्दो उच्च-दबाव प्रदर्शन कक्षा 150 मापदण्डहरू भन्दा बढी

शेन्चीको ASME B16.10 मानक बढ्दो स्टेम फ्ल्यान्ज गेट भल्भले भरपर्दो उच्च-दबाव प्रतिरोधको गर्व गर्दछ। फ्ल्यान्ज जडान ASME B16.10 मापदण्डहरूसँग मिल्दोजुल्दो छ, समान रूपमा कडा बोल्टहरू र ग्यास्केटहरूमा समान दबाव वितरणको साथ। कक्षा 150 मूल्याङ्कनले कोठाको तापक्रममा 1.9 MPa को काम गर्ने दबाव प्रदान गर्दछ, पर्याप्त मापन गरिएको दबाव मार्जिनको साथ। भल्भ बडी भित्ता मोटाई ASME मापदण्ड अनुसार डिजाइन गरिएको छ, परिष्कृत सुरक्षाको लागि राष्ट्रिय मापदण्डहरू भन्दा बढी। Shenchi छुट ASME मानक बढ्दो स्टेम flange गेट भल्भ प्रदान गर्दछ; थोक खरिदहरू छुटको लागि योग्य हुन्छन् र उच्च-दबाव अवस्थाहरूमा दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्दछ।

कारखाना प्रत्यक्ष खरीद र OEM अनुकूलन समर्थन

Shenchi, ASME (अमेरिकन मानक) बढ्दो स्टेम फ्ल्यान्ज गेट भल्भको आपूर्तिकर्ताको रूपमा, नमूना बनाउने सेवाहरू प्रदान गर्दछ। हामी पारदर्शी कारखाना मूल्यहरूमा ASME राइजिङ स्टेम फ्ल्यान्ज गेट भल्भहरू छुट प्रदान गर्दछौं, बिचौलियाहरूको मार्कअपहरू हटाउँदै। हामी ODM र OEM अनुकूलन समर्थन गर्छौं; सामाग्री, व्यास, flange मापदण्ड, र सञ्चालन विधिहरू सबै आफ्नो आवश्यकता समायोजन गर्न सकिन्छ। हाम्रो ASME बढ्दो स्टेम फ्ल्यान्ज गेट भल्भहरू मर्मत गर्न सजिलो छ, एक साधारण संरचना र कम मर्मत लागतको साथ। चीनमा निर्मित, Shenchi ASME राइजिंग स्टेम फ्ल्यान्ज गेट भल्भहरू गुणस्तरमा भरपर्दो छन् र स्थिर डेलिभरी समय छ। विश्वव्यापी ग्राहकहरूलाई विस्तृत प्राविधिक मापदण्डहरू र नवीनतम प्राथमिकता उद्धरणहरूको लागि Shenchi सम्पर्क गर्न स्वागत छ।
