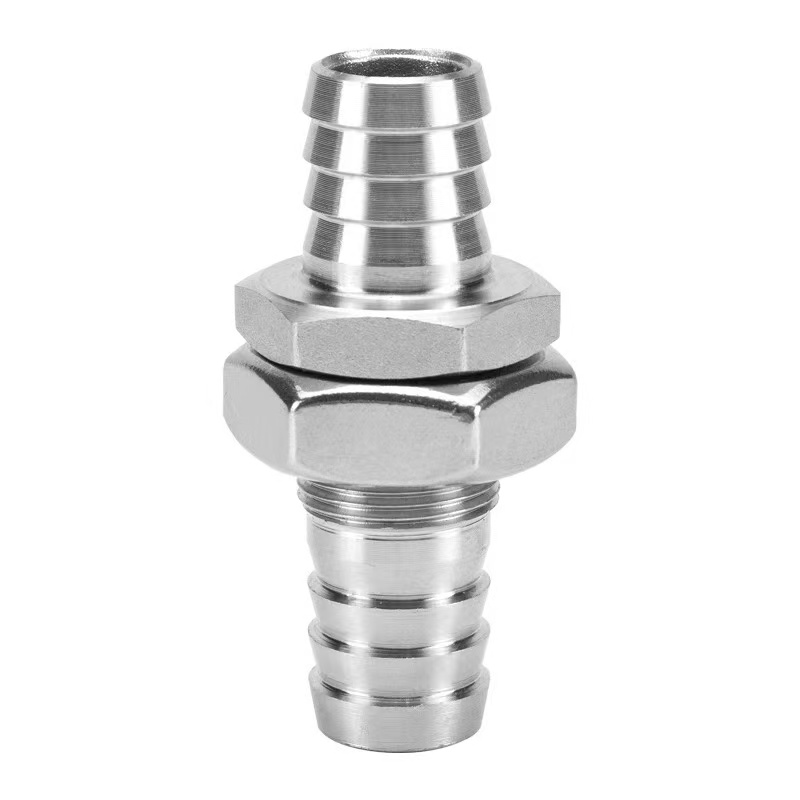

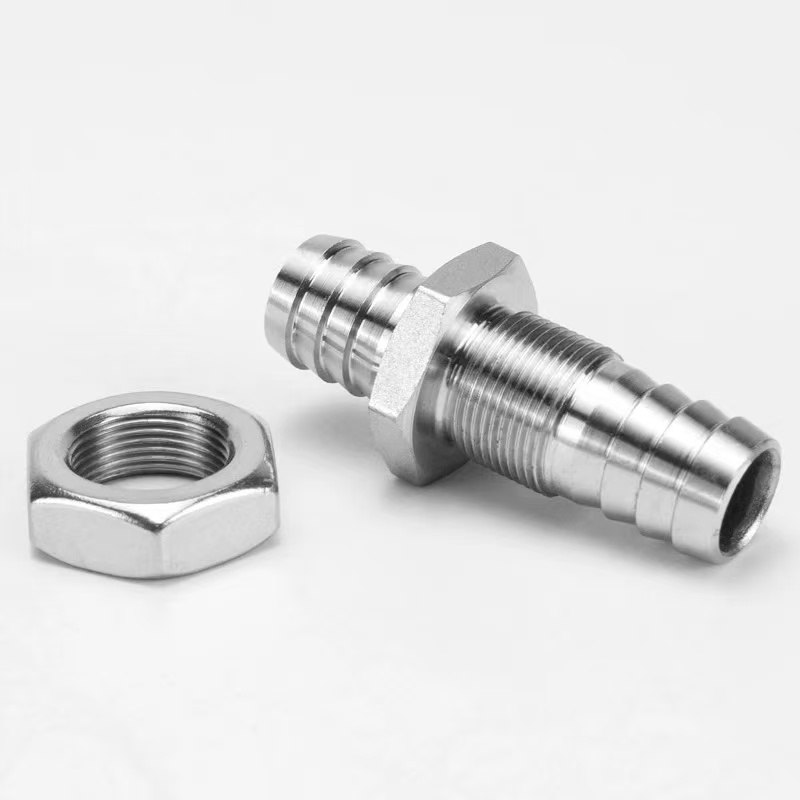

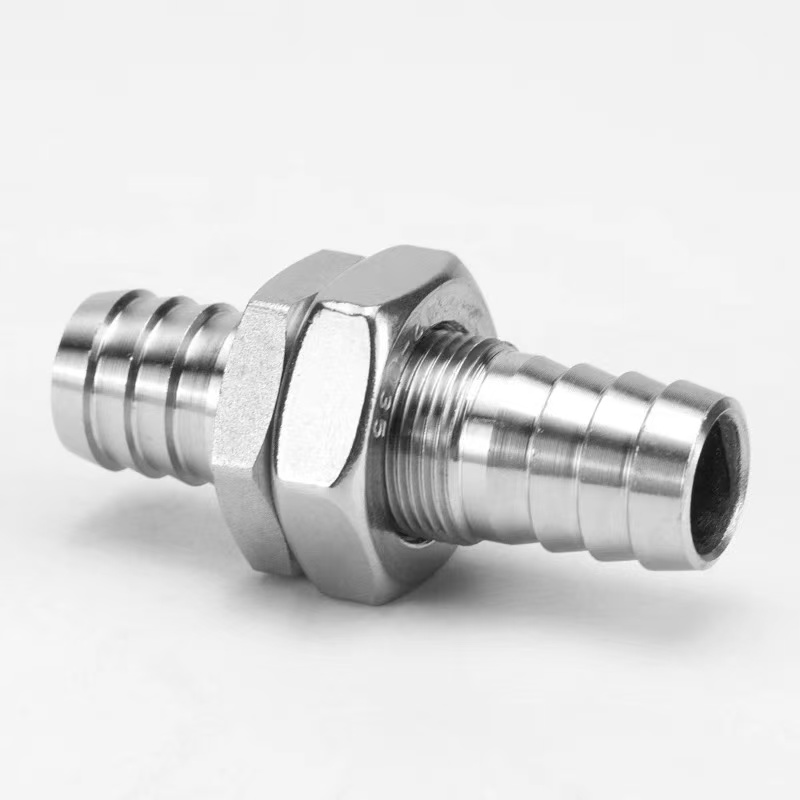

बल्कहेड बार्बेड फिटिंग

Shenchi ले उच्च गुणस्तरीय बल्कहेड कार्बेड फिटिङहरू प्रस्तुत गर्दछ, विशेष गरी उपकरण प्यानलहरू मार्फत नलीहरू राउटिंग गर्नका लागि भरपर्दो सिलिङ प्रदान गर्दा डिजाइन गरिएको। पीतल, SUS304, र SUS316L स्टेनलेस स्टीलबाट बनेको, यी फिटिंगहरूले कडा जंग प्रतिरोध प्रदान गर्दछ र कार्य अवस्थाहरूको विस्तृत दायराको लागि उपयुक्त छन्।

उत्पादन संरचना

बल्कहेड कार्बेड फिटिङको संरचनामा बल्कहेड थ्रेडहरू, लकिङ नट, र काँटेदार नली जडानहरू समावेश छन्। स्थापना को समयमा, केवल एक प्यानल प्वाल आवश्यक छ; नट कस्नुले फिक्सिङ र सील प्रक्रिया पूरा गर्दछ।

काँटेदार छेउमा एन्टी-स्लिप ग्रूभ डिजाइन छ, नली क्ल्याम्पको साथ प्रयोग गर्दा सुरक्षित जडान सुनिश्चित गर्दै। यी फिटिंगहरू नियन्त्रण क्याबिनेटहरू, पानी उपचार उपकरणहरू, चिकित्सा उपकरणहरू, र अन्य सम्बन्धित क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

उत्पादन निर्दिष्टीकरण

संरचनात्मक लाभहरू

बल्कहेड कार्बेड फिटिङ एक पाइप फिटिंग हो जुन विशेष रूपमा उपकरण प्यानलहरू, घेराहरू, वा बल्कहेडहरू मार्फत नलीहरू मार्फत राउटिङको लागि डिजाइन गरिएको छ जबकि निश्चित सील प्रदान गर्दछ। यसको मुख्य संरचनामा बल्कहेड थ्रेड सेक्सन, लकिङ नट, सीलिङ ग्यास्केट, र काँटेदार नली जडान समावेश छ। स्थापनाको क्रममा, प्यानलमा सम्बन्धित व्यासको मात्र प्वाल बनाउन आवश्यक छ। फिटिंगको थ्रेड खण्ड प्वालबाट पार गरिन्छ, र फिक्सिंग र सील प्रक्रिया पूरा गर्नको लागि नटलाई विपरित तर्फबाट कडा गरिन्छ।

1. बल्कहेड फिक्सिङ संरचना:थ्रेड सेक्सन लम्बाइ सामान्य प्यानल मोटाई मा अनुकूलित छ। एकपटक लकिङ नट कडा भएपछि, यसले प्यानलसँग कडा फिक्सेसन बनाउँछ, यो सुनिश्चित गर्दै कि बाहिरी तान्ने बलहरूमा पनि फिटिंग सुरक्षित रहन्छ।

2. काँटेदार नली जडान:प्यानलको एक वा दुबै छेउमा नली घुसाउन र नली क्ल्याम्पको साथ सिल गरिएको जडान बनाउनको लागि काँटेदार टेपर्ड दाँतहरू छन्। काँटेदार छेउले डबल एन्टी-स्लिप ग्रूभ डिजाइन अपनाउँछ, सामान्य फिटिंगहरू भन्दा उल्लेखनीय रूपमा उच्च पुल-आउट प्रतिरोध प्रदान गर्दै।

३. सिलिङ प्रणाली:प्यानलको दुबै छेउमा रबर गास्केट वा ओ-रिंगहरू प्रदान गरिन्छ। जब नट कडा हुन्छ, सील गर्ने ग्यास्केट संकुचित हुन्छ, प्यानल खोल्ने क्रममा वाटरटाइट र डस्ट-टाइट सील प्राप्त गर्दछ, IP65 वा माथिको सुरक्षा रेटिंगको साथ।

स्थापना विधि

शेन्चीको टिकाउ बल्कहेड काटेरी फिटिङहरू स्थापना गर्न सजिलो छ। एक सुरक्षित र सिल गरिएको जडान छ चरणहरूमा प्राप्त गर्न सकिन्छ:

चरण 1: प्यानल प्वाल तयारी

थ्रेड खण्डको बाहिरी व्यासको आधारमा प्यानलमा सम्बन्धित गोलो प्वाल बनाउनुहोस्। सिलिङ ग्यास्केटलाई नोक्सान नगर्नका लागि प्वालको किनारा चिल्लो र बर-रहित छ भनी सुनिश्चित गर्नुहोस्।

चरण 2: सील ग्यास्केट स्थापना गर्नुहोस्

समावेश गरिएको EPDM सीलिंग ग्यास्केटलाई थ्रेड खण्डमा स्लाइड गर्नुहोस्, यसलाई फिटिंग आधारमा थिच्नुहोस्। यदि प्यानलको दुबै छेउमा सील आवश्यक छ भने, प्रत्येक छेउमा एउटा ग्यास्केट राख्नुहोस्।

चरण 3: प्यानल मार्फत घुसाउनुहोस्

प्यानलको एक छेउबाट प्वालमा थ्रेड खण्ड घुसाउनुहोस्, सुनिश्चित गर्नुहोस् कि फिटिंग आधारले प्यानललाई बीचमा सील ग्यास्केटसँग सम्पर्क गर्दछ।

चरण 4: लक नट कस्नुहोस्

प्यानलको विपरित छेउबाट थ्रेड सेक्सनमा ताला लगाउने नट पेंच गर्नुहोस्, र बिस्तारै यसलाई रेन्चले कस्नुहोस्। सिफारिस गरिएको टर्क: पीतल सामग्रीको लागि 5–8 N·m र स्टेनलेस स्टीलको लागि 8-12 N·m। कसको समयमा फिटिंग शरीर स्थिर राख्नुहोस्।

चरण 5: नली जडान गर्नुहोस्

बार्ब बाहिरी व्यास नली भित्री व्यास भन्दा 0.5-1 मिमी ठूलो भएको निर्दिष्टीकरण चयन गर्नुहोस्। नलीलाई काँटेदार छेउमा ठाडो रूपमा घुसाउनुहोस् जबसम्म यो आधारमा पुग्दैन। उच्च-दबाव अनुप्रयोगहरूको लागि, स्टेनलेस स्टीलको नली क्ल्याम्प प्रयोग गर्नुहोस् र यसलाई दोस्रो र तेस्रो बार्बहरू बीच बाँध्नुहोस्।

चरण 6: सील अखण्डता परीक्षण

1.5 गुणा कार्य दबाव मा स्थिर दबाव परीक्षण प्रदर्शन गर्नुहोस्। यदि त्यहाँ तीन मिनेटको लागि कुनै चुहावट छैन भने, स्थापना योग्य छ।
