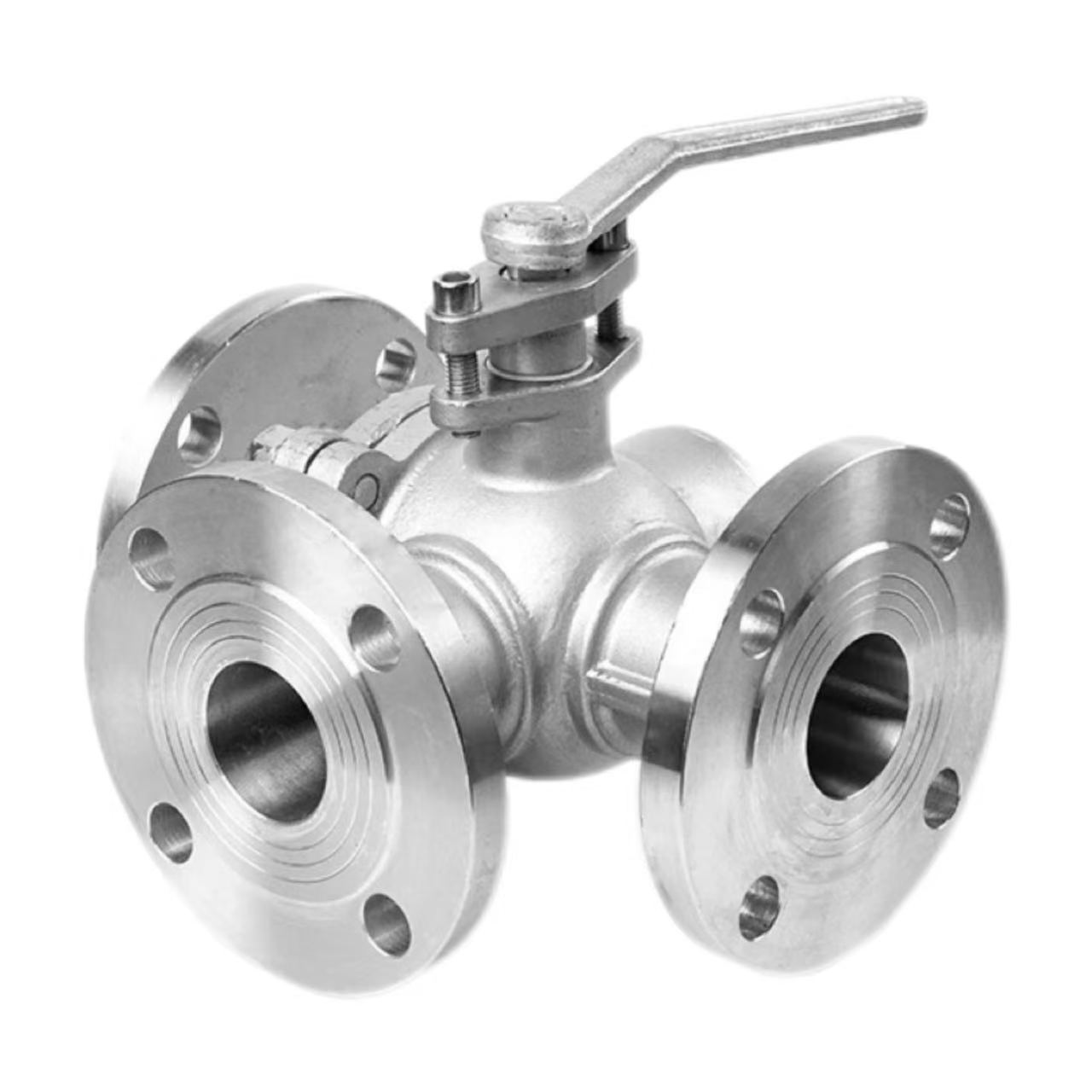

तीन-तरिका flange बल भल्भ

कार्य सिद्धान्त

शेन्ची कारखानाको जंग-प्रतिरोधी तीन-तर्फी फ्ल्यान्ज बल भल्भको कार्य सिद्धान्त बलमा काटिएको एल-आकार वा टी-आकारको च्यानलहरूमा आधारित छ। बल भल्भ शरीरको बीचमा राखिएको छ र ह्यान्डलद्वारा घुमाइएको छ। जब बल घुम्छ, च्यानलहरू विभिन्न भल्भ पोर्टहरूबाट पङ्क्तिबद्ध वा अफसेट हुन्छन्, मध्यम प्रवाह दिशाको स्विचिङ, मर्ज, वा विभाजन महसुस गर्दै।

एल आकारको बल:

 90° घुमाउँदा माध्यमलाई इनलेटबाट कुनै पनि आउटलेटमा स्विच गर्न अनुमति दिन्छ, एक इनलेट र दुई आउटलेट वा दुई इनलेट र एउटा आउटलेट, जस्तै वैकल्पिक रूपमा दुई रिएक्टरहरूमा तरल आपूर्ति गर्ने परिदृश्यहरू उल्टाउनको लागि उपयुक्त।

टी आकारको बल:

180° घुमाउँदा सबै तीनवटा पोर्टहरू एकैसाथ जडान हुन वा कुनै पनि दुई पोर्टहरूलाई आपसमा जोडिन अनुमति दिन्छ, दुई मिडिया मिक्स गर्न र त्यसपछि आउटपुट (मर्ज) गर्न वा एउटा मिडियालाई दुई आउटपुटहरूमा विभाजन गर्न (विभाजन) गर्न उपयुक्त हुन्छ, जस्तै वातानुकूलित तातो र चिसो पानी मिश्रण प्रणालीहरूमा।

उत्पादन प्यारामिटरहरू:

उत्पादन नाम: तीन-मार्ग Flanged बल भल्भ	निर्दिष्टीकरण: (1/8"-4") DN6-DN100
नाममात्र दबाव: PN16	शारीरिक सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)
मानकहरू: ANSI, BS, DIN, ISO, JIS	लागू हुने तापमान: -20 ℃ ~ +150 ℃ (मानक), माथि +350 ℃ (उच्च तापमान), तल -196 ℃ (कम तापमान)
आन्तरिक धातु सामग्री: WCB, SUS304 (CF8), SUS316L (CF3M)	मध्यम तापमान: उच्च तापमान, कम तापमान, मध्यम तापमान, सामान्य तापमान
सञ्चालन विधि: म्यानुअल	सिलहरू: EPDM, PPL
जडान विधि: फ्ल्यान्ज जडान	आवेदन: पानी, हावा, ग्याँस, तेल, तरल पदार्थ, आदि।
उत्पत्ति: चीन	नमूना: उपलब्ध नमूनाहरू

Flange जडान को लाभ:

Shenchi 3-तरिका flanged बल भल्भ flange जडान को उपयोग। थ्रेडेड जडानहरूको तुलनामा, फ्ल्यान्ज जडानहरूले उच्च दबाव प्रतिरोध प्रस्ताव गर्दछ; PN16 रेटिंग स्थिर रूपमा 1.6MPa दबाब सामना गर्न सक्छ। Disassembly सुविधाजनक छ, नियमित पाइपलाइन निरीक्षण र मर्मत सुविधा। भरपर्दो सील सुनिश्चित गरिएको छ; फ्ल्यान्ज ग्यास्केट र बोल्टले चुहावटको जोखिम हटाउन सँगै काम गर्दछ। ठूलो-व्यास पाइपलाइनहरूको लागि उपयुक्त; DN50 भन्दा माथिको व्यासका लागि, जहाँ थ्रेडेड जडानहरू गाह्रो हुन्छन्, फ्ल्याङ्गहरू मानक विकल्प हुन्। सेन्ची, एक चिनियाँ 3-तर्फी फ्ल्याङ्ग्ड बल भल्भ निर्माता, एएनएसआई, BS, DIN, र JIS मापदण्डहरू अनुरूप फ्ल्याङ्गहरू प्रदान गर्दछ, विश्वव्यापी ग्राहकहरूको आवश्यकताहरू पूरा गर्दछ।

स्थापना कुञ्जी बिन्दु 1: फ्ल्यान्ज पङ्क्तिबद्ध

फ्ल्यान्ज पङ्क्तिबद्धता शेन्ची तीन-तर्फी फ्ल्यान्ज बल भल्भ स्थापना गर्दा, फ्ल्यान्ज अनुहारहरू पङ्क्तिबद्ध हुनुपर्छ। दुई फ्ल्यान्जहरू समानान्तर र केन्द्रित हुनुपर्छ, विचलन फ्ल्यान्ज ग्यास्केटको स्वीकार्य दायरा भन्दा बढी हुँदैन। बोल्ट पङ्क्तिबद्धता बलले भल्भ शरीर विकृति निम्त्याउनेछ, बल घुमाउने र सील प्रदर्शनलाई असर गर्छ। पङ्क्तिबद्धता पछि, ग्यास्केट केन्द्रमा राखिएको हुनुपर्छ र अफसेट हुनु हुँदैन। कम मूल्यको तीन-तर्फी फ्ल्यान्ज बल भल्भ कम गुणस्तरको बराबर हुँदैन; Shenchi उत्पादनहरु उच्च परिशुद्धता र सजिलो स्थापना प्रदान गर्दछ। जंग-प्रतिरोधी तीन-तर्फी फ्ल्यान्ज बल भल्भहरूमा फ्ल्यान्ज सतह फिनिशहरू छन् जुन मापदण्डहरू पूरा गर्दछ, अधिक विश्वसनीय सील सुनिश्चित गर्दै।

स्थापना बिन्दु दुई: बोल्ट कडा

फ्ल्यान्ज बोल्टहरू चरणहरूमा विकर्ण रूपमा कडा हुनुपर्छ। 180° विकर्ण अनुक्रम पछ्याउँदै, 2-3 चरणहरूमा बिस्तारै टोक़ लागू गर्नुहोस्। एकैचोटि एक पक्षलाई कडा नगर्नुहोस्, अन्यथा ग्यास्केटमा असमान दबाबले चुहावट च्यानलहरू सिर्जना गर्नेछ। बोल्ट टोक़ मानक मानहरू पूरा गर्नुपर्छ; ओभरटाइटिङले फ्ल्यान्ज वा बोल्टलाई हानि पुर्‍याउँछ, जबकि कम कडा पार्नाले अपर्याप्त सील हुनेछ। Shenchi 3-मार्गी फ्ल्यान्ज बल भल्भ कारखानाले स्थापनाकर्ताहरूलाई सन्दर्भ गर्नको लागि सिफारिस गरिएको टोक़ तालिका प्रदान गर्दछ। यी स्थापना बिन्दुहरू दीर्घकालीन चुहावट-मुक्त भल्भ सञ्चालन सुनिश्चित गर्न महत्त्वपूर्ण छन्; कृपया कडाईका साथ निर्दिष्टीकरणहरू पालना गर्नुहोस्।

स्थापना बिन्दु 3: पाइपलाइन समर्थन र सफाई

स्थापना गर्नु अघि, पाइपलाइनको भित्री भागलाई वेल्डिङ स्ल्याग, फलामको फाइलिङ, बालुवा र अन्य अशुद्धताहरू हटाउनको लागि सफा गर्नुपर्छ। भल्भ गुहामा प्रवेश गर्ने विदेशी वस्तुहरूले बल वा सिललाई स्क्र्याच गर्न सक्छ, लीक हुन सक्छ। पाइपलाइन स्वतन्त्र रूपमा समर्थित हुनुपर्छ; भल्भले पाइपलाइनको वजन वहन गर्नु हुँदैन। ठूला-व्यास टि फ्ल्यान्ज बल भल्भहरू भारी छन्; पाइपलाइन घट्नुले फ्ल्यान्ज अफ-सेन्टर तान्न सक्छ, सीललाई हानि पुर्‍याउँछ। जंग-प्रतिरोधी टि फ्ल्यान्ज बल भल्भहरू WCB, SUS304, वा SUS316L सामग्रीबाट बनेका हुन्छन्, तामा वा स्टेनलेस स्टील भल्भ कोरको साथ। स्थापना बिन्दुहरू पूरा गरेपछि, ह्यान्डल जाम नगरी स्वतन्त्र रूपमा घुमाउनुपर्छ; वाल्व त्यसपछि प्रयोगको लागि तयार छ।
